商品信息
基本参数
- 产地浙江
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌英科泵阀
- 型号TP41Y
- 材质碳钢
- 驱动方式手动
- 压力环境常压
- 工作温度区间-39-130℃
- 零部件及配件阀体
- 形态阀套式
- 适用介质水
- 外形中型
- 流动方向单向
- 类型(通道位置)直通式
- 工作温度常温
- 公称通径25-250mm
- 连接形式法兰
- 规格25-250
- 重量5kg
- 厂家永嘉县英科泵阀有限公司
产品简介：

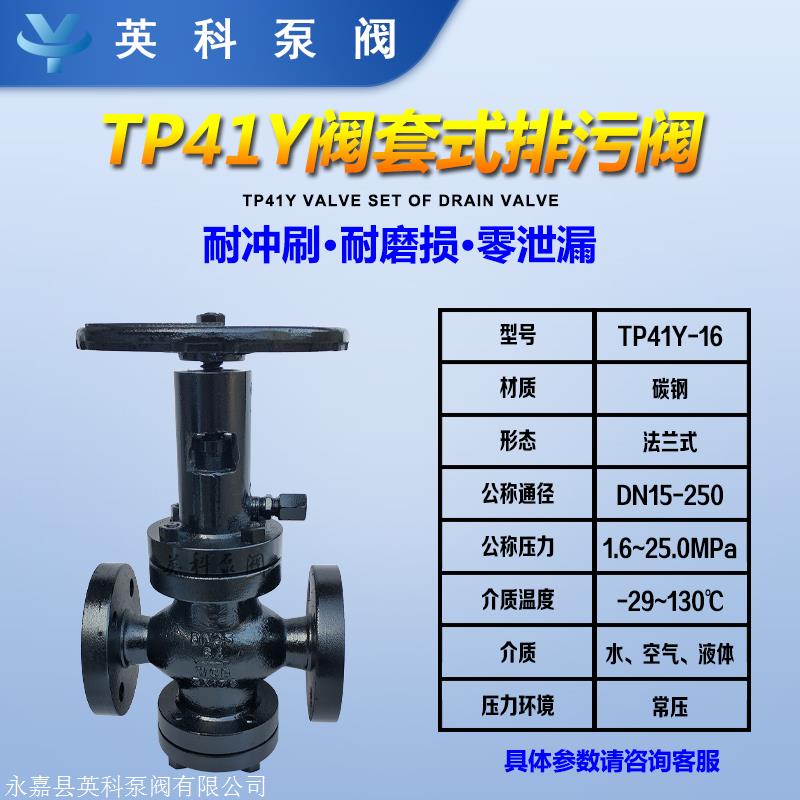

产品详情：TP41Y阀套式排污阀结构特征：
1.碳钢阀套排污阀TP41Y是一种新型节流，截止和排气产品。该阀采用笼形扇形节流阀，具有多级节流效用，节流功效显著，密封可靠。，便利的操作和维护等
2.碳钢阀套排污阀TP41Y，采用双密封（硬密封和软密封），使密封可靠，硬质合金盖可更耐空气侵蚀和磨损，并且双密封可在高压力下使用压力气体介质条件下零泄漏阀门使用寿命长。
3.阀座的密封面采用锥形密封，有利阀本身清洁黏附在密封面上的污垢。
4.阀盘配有平衡孔和活塞密封件，以确保在全开/关压力，轻巧灵巧的开度和小开合力矩的状况下安定运转。
5，盘根采用v型盘根结构，具有自密封性，不必调节，启闭轻巧。填料函处有辅助密封注脂结构，使阀芯和阀芯密封。密封性能可靠。
6.阀门可以在线维修，并且可以用一系列易损构件（例如带压填料）取而代之管道。
7.该阀在阀的底部配置了一个较大的排水孔，如有必要，应将其打开以清理阀中的污垢。
8，排污阀阀盘外圈有一个o形密封圈，具有启/闭时的自清洁和密封功能，排污时具有节流和减压功能。出院了。
TP41Y阀套排污阀的工作原理：
1.常闭状况：将阀瓣的硬密封件压在阀座的凸台上以形成硬密封，将嵌入阀瓣中的软密封件紧紧地压在阀座的端面上以形成第二个密封，双重质量密封结构确保阀的零泄漏，阀盘打开平衡
该孔使得在阀关闭和打开时阀瓣受到较小的力，并且还使阀以较小的扭矩打开和关闭。
2.节流和排污状况：阀瓣密封远离阀座，由于阀瓣上有平衡孔，因此阀打开得很轻。打开阀后，管道中的介质和杂质流过阀套和阀座在一起，同时实现节流和排污。
盖子运用垫子的斜角来变动介质的流动方向，并具有自清洁功能，因此密封件中不涵盖杂质。
3.关闭状况：排出管道中的介质后，阀门关闭。介质从套筒的倾斜出发点进入阀座通道。流动阻力系数增加，流速增加，斜角变动了介质流动的方向，在阀座的端面上产生了涡流和径向力。增加以实现阀座密封的清除。当阀瓣密封件临近阀座时，垫圈和阀座通道之间的匹配间隙可防止较大的微粒介质流向密封付。除了更进一步提高流量和扫除介质横向力外，关闭阀门时还全然扫除了密封和杂质，以确保排放污水后阀门的密封性能，从而更进一步提高了阀门的密封性能。确保排污后的密封性能也不会泄漏，因此容量大大提高，使用寿命延长。
TP41Y阀套式排污阀安装说明
1.多通排污阀须要垂直安装在水准管道上。
2.仅在清洁管道后才安装阀门。
3.逆时针旋转手轮阀杆，带动阀芯逐渐向上移动，松开密封面，阀芯上的导流座逐渐移出阀座内孔，形成一个狭窄的间隙，然后介质通过阀座上的对称孔进入阀座内部，少量介质可以通过狭窄的裂隙流出，从而逐渐减低系统压力。
4.继续逆时针旋转手轮，阀芯向上移动，导流座上的节流孔移出阀座内腔，并通过导流座和阀套节流后，更多的介质如愿以偿排出。
5.继续逆时针转动手轮，阀芯向上移动到全然打开的位置。此时，中压大大减低，并且大量杂质可以直接从阀套孔口排出，并且在倒置的密封座处形成涡流。清洁密封面，以防止杂质黏附在密封面上。
6.顺时针旋转阀，阀杆带动阀芯向下移动。此时，排污终结，系统压力低，阀套上的孔口面积逐渐减少，导套邻近阀座，介质的流向改变了。节流后，以一定速度通过阀芯和阀作为密封面，并逐渐提高对密封面的清洁。
7.继续转动手轮，阀芯上的导流座进入阀座的内孔，形成狭窄的节流阀。由于污水将要耗尽，介质中的杂质较少，导向套筒和阀座之间的狭窄间隙可防止残留物。少量杂质注入密封表面，介质快速通过狭窄的裂缝流出。彻底清洁密封表面，以确保在触及密封对时零泄漏。
8.继续转动手轮，阀芯和密封座触及。实现密封。
排水阀规格，排水阀尺码，排水阀功能，排水阀法则;排污阀体与阀盖采用卡箍式连接，排污阀结构连贯，排污阀容易拆卸，排污阀容易安装，排污阀支管采用焊接连接，排污阀采用压力自紧密封结构，排污阀的密封圈由石棉盘根制成。排污阀的介质压力越高，密封性能越好。排污阀的介质从支管注入向下排污。排污阀的阀盘为活塞结构并镀硼。具有耐腐蚀和耐腐蚀的特点，使用寿命长。
TP41Y阀套式排污阀订购解释：
1.①产品称谓和型号②公称直径③阀体材质④公称压力⑤使用介质⑥使用温度⑦是不是有附件，我们才能为您选取正确的类别。
2.如有特别要求，请在订购产品时注明
3.如果设计单位选项了模型，请根据模型直接向我们的销售机构订购。
4.当使用场合十分最主要或环境越来越繁杂时，请尝试提供设计图纸。
